Produktoversikt

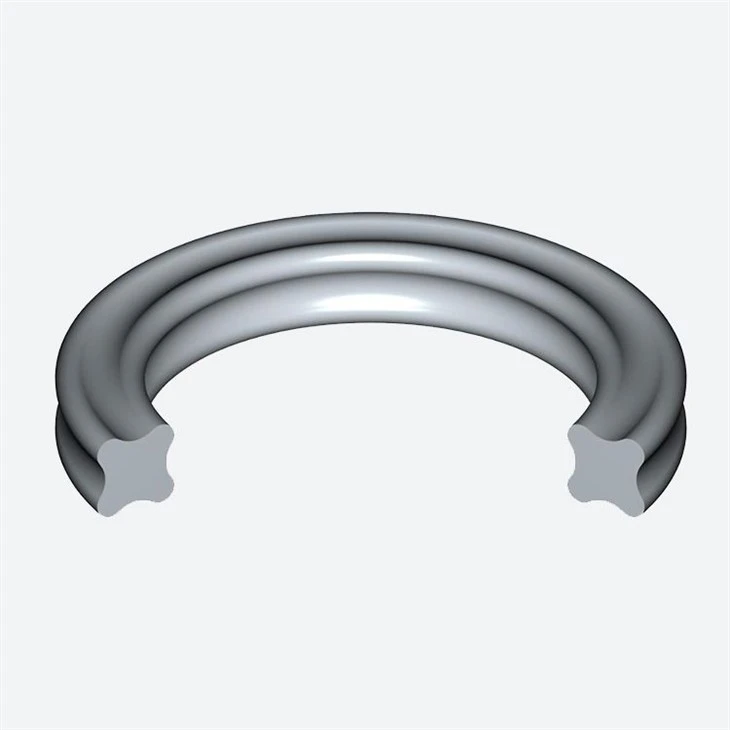

FKM X-ringer(også kjent som Quad-Rings eller Star-Rings) er førsteklasses fire-flikete tetningskomponenter designet for de mest krevende industrielle miljøene. I motsetning til standard O--ringer, gir den X--formede profilen to tetningsflater per side, og tilbyr dobbelt så tetningsintegritet med betydelig redusert friksjon. Produsert av ekteViton™ (fluorkarbon), disse tetningene er gullstandarden for applikasjoner som involverer høye temperaturer, aggressive kjemikalier og vakuummiljøer.

Hos Xiamen Best Seal er FKM X-ringene våre konstruert for å eliminere spiralsvikt og minimere "utbruddsfriksjon". De er det ideelle valget for dynamiske frem- og tilbakegående applikasjoner i hydrauliske sylindre, drivstoffsystemer og kjemisk prosessutstyr der standard elastomerer svikter.

X-Ring vs. O-Ring sammenligning

Hvorfor velge X--profilen?

Den unike fire-fliket designen tilX-Ringadresserer de to største svakhetene ved den tradisjonelle O-ringen:spiralsviktoghøy friksjon.

Ingen spiralfeil:Det firkantede-lignende fotavtrykket forhindrer at tetningen vrir seg eller ruller i sporet under frem- og tilbakegående bevegelse.
Nedre friksjon:Krever mindre klem for å skape en effektiv tetning, noe som resulterer i lavere slitasje og lengre levetid.
Dobbel forsegling:Fire flikete overflater gir redundante tetningslinjer, og sikrer null lekkasje selv under lavt-trykk.
Smøremiddelreservoar:Dalen mellom lappene beholder smøring, og reduserer friksjonen ytterligere i dynamiske sykluser.

Materialfortreffelighet: FKM (fluorkarbon)

Våre FKM-forbindelser er spesielt formulert for kjemisk stabilitet og termisk motstandskraft. De er det foretrukne materialet for «oppdragskritiske» forseglinger i romfarts- og bilindustrien.

Eiendom	FKM (Viton) spesifikasjon	Industriell fordel
Temperaturområde	-20 grader til +200 grader (kortsiktig +230 grad)	Holder elastisiteten ved ekstrem motor-/ovnsvarme.
Kjemisk motstand	Utmerket for drivstoff, oljer, syrer og løsemidler	Forhindrer hevelse og nedbrytning i aggressive væsker.
Kompresjonssett	Utmerket (typisk<15% @ 200°C)	Sikrer langtids-forseglingsminne og forhindrer lekkasjer.
Farge	Svart (Standard), Brun, Grønn	Farge-koding tilgjengelig for materialidentifikasjon.

Viktige fordeler

🚀 Ytelsesfordeler

˚ ✵ Redusert oppstart-friksjon - Forhindrer «stick-slip»-adferd.
˚ ✵ Overlegen vakuumforsegling - Utmerket for gass-tette krav.
˚ ✵ Høytrykksstabilitet - Motstår ekstrudering bedre enn O-ringer.
˚ ✵ Forbedret livssyklus - Overgår standardtetninger 2-3 ganger ved dynamisk bruk.

🛠️ Tekniske muligheter

˚ ✵ Standard AS568 & ISO 3601 størrelser på lager.
˚ ✵ Tilpassede metriske størrelser og store diametre tilgjengelig.
˚ ✵ Shore A Hardhetsområde: 60 til 90 Durometer.
˚ ✵ Presisjonsblits-fri støping for kritiske toleranser.

Industrielle applikasjoner

⛽

Olje og gass
Nedihullsverktøy og ventiler

🏎️

Automotive
Drivstoffinjektorer og turboladere

🧪

Kjemisk prosessering
Pumper, målere og reaktorer

✈️

Luftfart
Hydrauliske aktuatorer og landingsutstyr

Tekniske spesifikasjoner

Vi leverer FKM X-ringer i alle standard AS568-størrelser, noe som sikrer fall-i erstatning for eksisterende O-ringspor uten å endre maskinvare.

Tverrsnitt (W)	AS568-serien	Toleranse	Min/maks ID
1,78 mm (0,070")	000-serien	±0,08 mm	1,07 mm til 133,07 mm
2,62 mm (0,103")	100-serien	±0,09 mm	1,24 mm til 253,67 mm
3,53 mm (0,139")	200-serien	±0,10 mm	4,34 mm til 456,06 mm
5,33 mm (0,210")	300-serien	±0,13 mm	10,46 mm til 658,88 mm

Presisjonsproduksjon

✶ Kvalitets-drevet produksjon

Internt-verktøy– CNC-maskinerte stålformer sikrer toleranser på ±0,05 mm på X-ringfliker.
Vakuum kompresjonsstøping– Eliminerer luftfeller og sikrer 100 % materialtetthet.
Post-herding– Alle FKM-deler gjennomgår en sekundær varmesyklus for å stabilisere fysiske egenskaper.
Kryogen deflashing– Fjerner overflødig materiale ved min-grader for en perfekt finish.

100 % kvalitetskontroll

Hver FKM X-Ring-batch gjennomgår strenge tester i vårt ISO-sertifiserte laboratorium før utsendelse.

◌Dimensjonsbekreftelse
Automatiserte optiske sorteringsmaskiner sjekker ID og {{0}tverrsnitt for 100 % nøyaktighet.

◌Hardhetstesting
Digital Shore En durometertesting for å sikre sammensatt konsistens.

◌Overflateinspeksjon
Mikroskopisk sjekk for blitz, groper eller strømningslinjer som kan forårsake lekkasjer.

◌Materialsporbarhet
Batch-kodet dokumentasjon for full kjede av varetekt på alle FKM-råvarer.

Emballasje og logistikk

B2B fortreffelighet strekker seg til vår logistikk. Vi sørger for at forseglingene dine kommer rene, u-deformerte og klare for montering.

seal ring packaging

Tjenestetype	Detaljer
Beskyttende emballasje	Forseglede UV--bestandige PE-poser (100–1000 stk) med etikettsporbarhet.
Global logistikk	Daglige henting av FedEx, DHL, UPS og sjø-/luftfraktalternativer fra Xiamen havn.
Handelsopsjoner	FOB-, CIF-, DDP- og EXW-vilkår støttes for internasjonale anskaffelser.

Samsvar og sertifiseringer

Quality Certification Banner

ISO 9001:2015

FDA-kompatibel

RoHS 2.0

NÅ

FAQ – Teknisk støtte

❓ Kan jeg erstatte en O-ring med en X-ring i mitt nåværende spor?

Ja. Quad-ringer er designet for å passe standard O-ringspor. I de fleste tilfeller overgår de O-ringer i samme geometri.

❓ Hvorfor er FKM dyrere enn NBR (Nitril)?

FKM tilbyr enormt overlegen varme- og kjemikaliebestandighet. For bruk over 100 grader eller eksponering for aggressivt drivstoff, er FKM nødvendig for å forhindre forseglingssvikt.

❓ Hva er minimum bestillingsmengde (MOQ)?

For lager AS568-størrelser er MOQ lav (typisk 100-500 stk). For tilpassede størrelser som krever nytt verktøy, vennligst kontakt vårt ingeniørteam.
