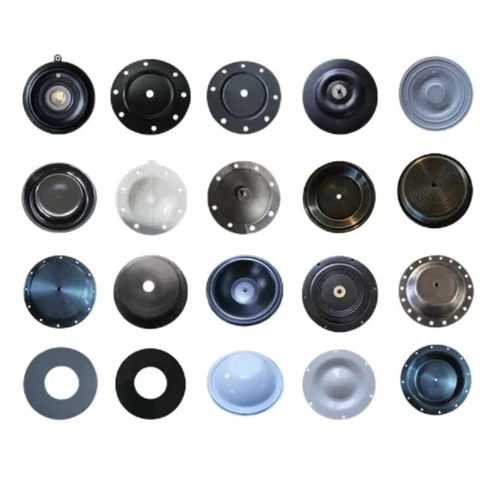

Precision Rubber Diaphragm – High Flex-Life Dynamic Membrane Engineering
Gummimembranerer det dynamiske kjerneelementet i membranpumpesystemer, ansvarlige for å konvertere mekanisk frem- og tilbakegående bevegelse til væskeforskyvning samtidig som det opprettholdes en hermetisk barriere mellom væskekammeret og den mekaniske drivenheten. I motsetning til O-ringer eller leppetetninger, må en pumpemembran tåle millioner av bøyesykluser uten utmattingssvikt, samtidig som den motstår det korrosive, slitende eller høy-renhetsmediet den aktivt forskyver. Hos Xiamen Best Seal konstruerer vi membranerNBR, EPDM, FKM (Viton®), PTFE-belagt og silikonforbindelser, skreddersydd til presis slagdybde, portgeometri og spesifikasjoner for kjemisk kompatibilitet.
Pumpemembranene våre er produsert ved hjelp av en vulkaniseringsprosess med høy-kompresjon-kraft som binder elastomeren direkte til stoffforsterkningslaget, og eliminerer delaminering under syklisk stress. StøttePPAP nivå 3dokumentasjon ogFDA 21 CFRetterlevelse for mat- og drikkekunder, gjennomgår hver membranAQL 1.0 - 1.5prøvetaking av tykkelse og fleks-integritet. Dette sikrer jevn holdbarhet på tvers av doseringspumper, trykkbeholdere og pneumatiske aktuatorapplikasjoner.
✵ Diafragma strukturell arkitektur ✶
Stoff-Forsterket membrankonstruksjon
En pumpemembran er mer konstruksjon enn materiale. Den langsiktige-ytelsen bestemmes av tre bundne lag:væske-kontakt elastomerflate, denhøy-kjerne av polyester eller nylon, og en valgfri sekundær elastomer bakside. Denne sandwichstrukturen gir bøylestyrken for å motstå trykktopper samtidig som den beholder membranfleksibiliteten som kreves for fullstendig slagforskyvning.
- ◌ Stoffvev spesifikasjon:Nylon 66 eller PET (polyester) forsterkning vevd for å matche ekspansjonskoeffisienten til elastomerblandingen.
- ◌ Kjemisk bindingsintegritet:Høy-temperaturvulkanisering ved 160–180 grader sikrer null delaminering under ±1,0 MPa syklisk trykk.
- ◌ Egendefinerte perle-/bosskonfigurasjoner:Sentraliserte metallinnsatsbosser i stål, rustfritt stål eller aluminium formet inn i gummimatrisen for bolt-ved montering.
- ◌ PTFE-Fôrede varianter:Skvet PTFE-film festet til den flytende overflaten for aggressive syre-, alkali- eller ultra-rent vannmiljøer.
Membran ytelsesteknikk
Konstruert for 5–50 millioner fulle-slagsykluser uten sprekkdannelse, spaltning eller delaminering.
Gir absolutt hermetisk isolasjon mellom væsken og den mekaniske drivsiden, kritisk for forurensningsfølsomme systemer.-
Tilgjengelig med støpte eller bundne PTFE-foringer for farmasøytisk, ultra-rent vann og sterke syremedier.
Materialvalg etter mediekompatibilitet
| Elastomer | Nøkkelfordel | Væskekompatibilitet |
|---|---|---|
| EPDM | Enestående motstand mot varmt vann, damp og fortynnet syre; høy fleksibilitet-levetid ved lave temperaturer. | Vannbehandling, VVS |
| NBR | Kostnadseffektivt-allmennt bruk med sterk motstand mot mineralolje og drivstoff. | Luft, mineralolje, diesel |
| FKM (Viton®) | Håndterer aggressive løsemidler og høye temperaturer opp til +200 grader. | Løsemidler, syrer, bio-drivstoff |
| Silikon | FDA 21 CFR-kompatibel; ideell for matkontakt og krav til farmasøytisk renhet. | Mat og drikke, Pharma |
| PTFE-Fôret | Universalt inert; null ekstraherbare for prosesser med ultra-høy-renhet. | Halvleder, sterke syrer |
Membranpumpesystemintegrasjon
💧 Vann- og doseringspumper
EPDM- og silikonmembraner for kjemisk dosering, filtrering og WRAS-kompatible vannsystemer.
🏭 Industriell måling
NBR-/FKM-membraner med høy-presisjon for målesystemer for slurry, kjølevæske og korrosive kjemikalier.
🧪 Mat og farma
FDA 21 CFR-kompatible silikon- og PTFE-membraner for meieriprodukter, drikkevarebehandling og rene-in--systemer.
⚙️ Pneumatiske aktuatorer
Kraftige-NBR flerlagsmembraner for kontrollventiler og membransylinderaktuatorer i industrianlegg.
★FLEX LIV OG KVALITETSVERIFIKASJON ★
• AQL 1.0 - 1.5 dimensjonssampling:Verifiserer tykkelsesensartethet, perlediameter og bosskonsentrisitet for hver produksjonsbatch.
• Syklisk trykktretthetstest:Intern-simulering av over 2 millioner bøyningssykluser for å kvalifisere hver forbindelse før forsendelse.
• Bond Adhesion Peel Test:I henhold til ASTM D429 metode B; sikre at stoffet-elastomerbindingen overlever reelle arbeidsforhold.
★Tilpassede pumpemembranløsninger
Xiamen Best Seal produserer tilpassede membraner til dine tekniske tegninger, inkludert ikke-standardprofiler, multi-konvolusjonsdesign og hybridkonstruksjoner. Vi støtter full reverse engineering fra slitte prøver og kan gi prototypeleveranser med materialsertifiseringer (COA, TDS) innen 15 virkedager.
- ◌ Egendefinert diameterområde:Fra 20 mm miniatyr doseringspumpemembraner til 600 mm+ store industrielle aktuatormembraner.
- ◌ Metal Boss-innsatsalternativer:Karbonstål, 304 / 316L SS, og aluminiumlegeringsinnsatser vulkanisert direkte til elastomerer.
- ◌ Merkevare- og samsvarstesting:Kan kryssreferanser- til OEM-delnummer (f.eks. Wilden, Yamada, ARO) på forespørsel.
Emballasje og global logistikk
📦 Diafragma-Spesifikk pakking
| Pakkemetode | Hensikt |
|---|---|
| Flat-PE-pose | Forhindrer permanent deformasjon fra hylletrykk; opprettholder membranens flathet. |
| Skuminnsatsbrett | For diafragmaer med stor-diameter med utstående topper som krever individuell beskyttelse. |
| Fuktighet-Barrierepose | Forseglet tørr-emballasje hindrer silikon- og EPDM-forbindelser i å absorbere fuktighet. |
🚚 Frakt og levering
| Logistikkmodus | Transittid og vilkår |
|---|---|
| Express / Air | 3–7 dager (DHL / FedEx / Air Cargo) |
| Havfrakt | 25–35 dager (bulk LCL / FCL) |
| Handelsbetingelser | EXW, FOB, CIF, DDP / DDU tilgjengelig |
Samsvar og materialsertifiseringer
Våre gummimembraner er sertifisert for å oppfylle regulatoriske krav fra næringsmiddel-, drikke-, farmasøytisk og drikkevannsindustrien.
🏆 Kvalitetssertifiseringer:ISO 9001:2015, PPAP nivå 3.
🧪 Material- og sikkerhetsoverholdelse:FDA 21 CFR (Food-Grade Silicone & EPDM), NSF 61 (Drinking Water System Components), WRAS (Water Regulations Advisory Scheme), REACH-kompatibel.
Spørsmål og svar fra ekspert teknisk støtte
Avhengig av elastomerblandingen, slagdybden og driftstrykket, er våre kvalitetsmembraner av-kvalitet konstruert for å levere mellom 5 og 50 millioner fulle-slagsykluser. EPDM- og silikonforbindelser oppnår generelt de høyeste syklustallene i lav-vannapplikasjoner.
Ja. Vi produserer regelmessig drop-erstatninger for store OEM-membraner for pumper. Oppgi delenummer, pumpemodell og medietype, så identifiserer eller skreddersyr vi-den riktige erstatningsblandingen og geometrien.
For standard sammensatte membraner i vanlige størrelser støtter vi lave-MOQ-prøvebestillinger. For fullt skreddersydde verktøydesigner, vil teamet vårt gi råd om MOQ som kreves for å amortisere kostnadene for formverktøy under prosjekttilbudsfasen.
