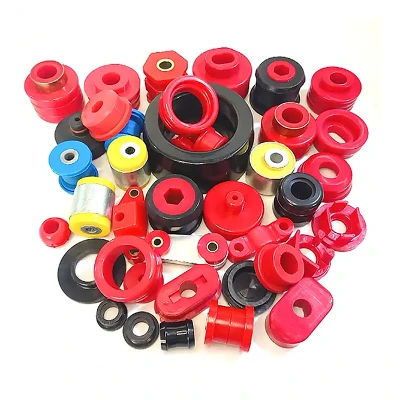

Tilpasset splinet gummibøssing – presisjonsstøpte indre geometrier
I avanserte mekaniske sammenstillinger er en standard sylindrisk bøssing med et enkelt rundt hull ofte utilstrekkelig for å overføre dreiemoment eller forhindre rotasjonsglidning. ENsplined gummibøssinger en svært spesialisert, tykk-vegget elastomer isolator konstruert med en kompleks indre profil-som et stjerneformet,-formet, splinet eller konisk hull. Når de glides over en matchende splinet metallaksel, låser de innvendige gummitennene perfekt sammen med metallgiret. Denne utformingen gjør at bøssingen overfører rotasjonsmoment samtidig som den fungerer som en massiv støtdemper, demper torsjonsvibrasjoner, tilpasser seg små akselfeil, og eliminerer hard metall-til-metall klirring. Det er den ultimate anti-vibrasjonsløsningen for rattstammer, fleksible drivkoblinger og kraftige-dreieledd.
Hos Best Seal er vi en fremste B2B OEM-produsent som spesialiserer seg påekstrem tilpasning av gummiforinger. Opererer fra vårISO & TÜV-sertifisert anlegg, vi utmerker oss der andre fabrikker svikter: presisjonsstøping av komplekse interne geometrier. Å lage et perfekt splined eller stjerneformet indre hull- krever feilfri CNC-bearbeiding av formens kjernestifter og streng kontroll over gummiens krympehastighet under vulkanisering. Vi skreddersyr-sammensatte slitesterke elastomerer som høy-momentpolyuretan (PU), olje-bestandig NBR og høy-utmattelsesgummi (NR) for å sikre at de innvendige splines ikke avrives eller skjæres under tung belastning. Enten du trenger et 6-punkts stjernehull, en involutt spline eller en bratt avsmalnende konisk åpning, konstruerer vi den nøyaktige profilen for å passe feilfritt med metallbeslag. Alle tilpassede foringer er validert under vårStrenge AQL 0,25/0,40 kvalitetsprotokoll, fullt utKvalitet administrert i henhold til IATF 16949-standarder. Første-artikkelprototyper med egendefinerte interne profiler leveres på bare12-15 dager.
OEM-tilpasning: Konstruer den indre boringen
Den indre diameteren (ID) til en bøssing dikterer dens mekaniske funksjon. Vi tilbyr ubegrenset tilpasning av den indre boringen for å løse dine spesifikke monteringsutfordringer:
⚙️ Splined / Star-formede hull
Designet for å passe sammen med splinede drivaksler. De innvendige gummitennene griper akselen sikkert, og forhindrer fri-spinn samtidig som den tykke-veggede ytre kroppen kan absorbere voldsomme torsjonsstøtbelastninger under oppstart av motor eller girskift.
📐 Koniske / koniske åpninger
En avsmalnende indre boring er ideell for press{0}}tilpasningsapplikasjoner. Ettersom bøssingen tvinges over en matchende konisk metallstift, komprimeres gummien gradvis, og skaper en selv-sentrerende, ultra-tett kiletetning som eliminerer all mekanisk slurv.
⏹️ Firkantede, sekskantede og nøkkelsporprofiler
Vi kan støpe nøyaktige firkantede hull, sekskantede hull eller enkle-nøglespor inn i bøssingen. Disse brukes kun for anti-rotasjonsformål, og sikrer at bøssingen forblir låst i en bestemt retning i forhold til monteringsbolten.
Elastomerteknikk for applikasjoner med høyt-moment
Når innvendige splines overfører dreiemoment, blir gummitennene utsatt for enorme skjærkrefter. Å velge den riktige elastomeren med høy-holdbarhet er avgjørende for å forhindre at splines rives ut:
| Materialvalg | Dynamisk ytelsesprofil | Beste applikasjonsmiljø |
|---|---|---|
| Polyuretan (PU) | Maksimal skjærstyrke.Enestående slite- og rivebestandighet. Støpt PU kan gjøres ekstremt hardt (opp til 95 Shore A- eller Shore D-skala), og sikrer at innvendige splines aldri stripes under massivt dreiemoment. | Tunge maskineri koblinger, motorsport rattstamme foringer, høy-industrirobotikk. |
| Naturgummi (NR) | Maksimal utmattelsesliv.Lavere hysterese enn PU, noe som betyr at den bøyer seg millioner av ganger uten å generere intern varme. Splines vil til slutt slites ut raskere enn PU under rent dreiemoment, men den generelle vibrasjonsisolasjonen er overlegen. | Bilchassiskomponenter, vibrerende skjermfester, generelle fjæringsapplikasjoner. |
| NBR (Nitril Rubber) | Olje- og fettimmunitet.Moderat rivestyrke kombinert med utmerket motstand mot petroleums-baserte smøremidler. | Interne girkassesplines, hydrauliske pumpekoblinger, ethvert miljø med konstant oljesprut. |
| EPDM | Vær og UV-immunitet.Utmerket for utendørs eksponering, men lavere rivestyrke sammenlignet med NR eller PU. Anbefales ikke for splines med høyt-moment. | Utendørs statiske monteringsblokker, HVAC-koniske vibrasjonsisolatorer, ikke-oljemiljøer. |
Precision Core-Pin Machining & IATF 16949
Hemmeligheten bak et perfekt splinet eller stjerneformet-innerhull ligger i formens stålkjernestift. Vi bruker 5--akse CNC-maskinering og elektrisk utladningsmaskinering (EDM) for å lage feilfrie stålkjernestifter som perfekt gjenspeiler den nødvendige interne profilen din. Vi beregner strengt den spesifikke krympehastigheten til den valgte elastomerblandingen, og sikrer at når den varme gummien avkjøles, krymper det splinede hullet til den nøyaktige toleransen på mikronnivået som kreves for å gripe metallskaftet ditt tett. Alle tilpassede støpte foringer er validert under vårStrenge AQL 0,25/0,40 kvalitetsprotokoll, fullt utKvalitet administrert i henhold til IATF 16949-standarderfor bilsikkerhet.
Industri- og bilapplikasjoner
★┊ Kraftoverføring, styresystemer og tilpassede maskiner
Våre svært tilpassede interne profiler løser komplekse mekaniske integrasjonsutfordringer:
- ◌ Rattsøylekoblinger:Splinede PU-bøssinger kobler rattakselen til styrestativet, og overfører presis rotasjonsinngang samtidig som den absorberer harde tilbakemeldinger fra jettegryter.
- ◌ Fleksible drivkoblinger:Stjerneformede-gummiinnsatser plassert mellom to metallkjever for å overføre kraft i industrielle pumper og kompressorer, og fungerer som en slitedel for å spare dyre metallkomponenter.
- ◌ Torsjonsstangfester:Tykke-vegger foringer med sekskantede eller splinede indre profiler som brukes til å forankre torsjonsstangopphengssystemer i tunge-lastebiler og pansrede kjøretøy.
- ◌ Vibrasjonsmatere:Egendefinerte koniske-hullbøssinger brukt som justerbare fjær-fester for å isolere høyfrekvente-vibrasjoner i industrielle sorteringsmaskiner.
Omvendt utvikling av din egendefinerte profil
Mange av våre OEM-kunder krever utskifting av splinede foringer for eldre maskineri der originale CAD-filer ikke lenger eksisterer. Vi tilbyr en sømløs omvendt-tjeneste.
| OEM Service | Hvordan vi utfører det |
|---|---|
| Fysisk prøvereplikering | Send oss den utslitte-gummibøssingen eller selve metallakselen med splines. Vi vil bruke høy-optiske 3D-skannere for å kartlegge den nøyaktige splinegeometrien (stigning, dybde, vinkel) og designe en perfekt matchende gummiform. |
| Hardhetsjustering (durometer) | Hvis de nåværende splinede bøssingene dine rives for raskt, kan vi gjenskape den nøyaktige formen, men støpe den i et mye tøffere materiale (som 90 Shore A polyuretan) for å øke levetiden eksponentielt. |
| Gummi-til-metallsplines | For den ultimate dreiemomentoverføringen kan vi støpe gummien over en innvendig splinet metallhylse (som skaper en bundet lydløs blokk). Metallspline griper perfekt inn i skaftet, mens den ytre gummikroppen absorberer støtet. |
Overholdelse og kvalitetsstyring
Beste segl OEM fabrikkerklæring:1. Vi er en ISO- og TUV-sertifisert fabrikk.2. Vi har spesialisert oss på gummiindustrien i over 20 år.3. Alle våre produkter kan være RoHS, REACH, UL-kompatible.4. Kvalitet administrert i henhold til IATF 16949 Automotive Standards.5. Strenge AQL 0,25/0,40-standarder for dimensjonsnøyaktighet.
Splined gummibøssing FAQ
❓ Vil de innvendige gummisporene avrives eller rives under kraftig dreiemoment?
Hvis de er produsert med standard myk gummi (som 50 Shore A EPDM), ja, vil de sannsynligvis skjære av under tung rotasjonsbelastning. Derfor anbefaler vi på det sterkeste å spesifisere høy-durometer polyuretan (80-95 Shore A) eller spesielt forsterket naturgummi for bruk med splines. PU har massiv rivestyrke og fungerer nesten som en stiv plast, og sikrer at splines forblir intakte samtidig som den gir kritisk vibrasjonsdemping.
❓ Hvorfor er verktøy dyrere for et splinet hull kontra et rundt hull?
En form for et standard rundt hull bruker en enkel, glatt stålstift i midten av formhulen. For å lage en intern spline må vi CNC-bearbeide og wire-EDM en kompleks, tannhjulformet-stålkjernetapp. Videre krever uttrekking av en herdet gummidel fra en splined tapp nøye formfrigjøringsteknikk for å forhindre at de ferske gummitennene rives i stykker under avformingen.
❓ Kan du produsere en bøssing med en konisk ytre diameter (OD) og en splinet indre diameter (ID)?
Absolutt. Dette er et vanlig krav for trykk-tilpasning av drivhuber. Vi kan støpe hvilken som helst kombinasjon av ytre geometri (konisk, flenset, rillet) med hvilken som helst indre geometri (splined, stjerne-formet, sekskantet) i det samme skreddersydde verktøyet.
